单相电源综合防雷箱

电源综合防雷箱﹝SPD,电涌保护器﹞是依照IEC标准设计,依一体化的设计理念为基础开发出带有雷电计数器及遥信的附加功能在配电系统中提高了对浪涌观察及预防的性能。

应用范围:
电信,智能建筑,机场,工厂,电力。铁路等低压配电系统,电器,电子设备和设备内互联系统过电压及高压静电的防护,主,分配电系统中的过电压浪涌保护。

产品特点:
● 放电通流量大,保护水平高,安全,可靠,维护方便
● 本产品防雷单元{每相}采用矩阵式多芯片组合电路结构
● 每相线路设计采用均流技术,大通流量设计
● 每一放电单元设有热熔保护和过流保护
● 工作状态指示﹝正常为绿灯,失效或故障为红灯)
● 配有雷电计数器,能高录大于3KA以上的雷击事件次数
● 结构美观,安装方便

技术参数

型号 AC-220C/20D AC-220B/40D AC-220B/60D AC-220B/80D
适用电源 220V
电源系统 IT
标称工作电压 Un 275V
最大持续运行电压 Uc 380V
标称通流容量 Isn 20KA 40KA 60KA 80KA
最大通流容量 Imax 40KA 60KA 80KA 100KA
电压保护级别  5KA(8/20μs)在Isn时 Up ≤1.2KV ≤1.5KV ≤1.8KV ≤2.0KV
≤1.75KV ≤2.0KV ≤2.2KV ≤2.5KV
泄漏电流 IL ≤15μA
响应时间 Ta ≤25ns
最大保险丝强度 125AgL/gG
附件 配有正常(绿)和故障(红)指示灯,远程告警端子、雷电计数器、空开
工作环境 温度:-40/+85℃,相对湿度:5~95%(25℃
安装 螺丝(螺丝钉)固定
连接 10-25mm2多股或单导线
外壳材料 合金材料
避雷器安装要求说明:
1、SPD应用于主分配电系统为220V第一、二、三级雷电防护,并联安装在建筑物配电箱或机房的电源进线端,配35mm电气导轨,可采用凯文连接方式。安装前必须切断电源,严禁带电操作。
2、安装时请根据安装示意图所示连接,其中L为相线,N为零线,PE为地线,切勿错接。安装完成后,合上自动断路器开关,检查工作状态是否正常。
3、在AC供配电系统中,为防止SPD老化短路造成系统故障,SPD安装线路上应有过电流保护器件,并选用有劣化显示功能的SPD。
4、避雷器应尽量安装在被保护设备内,若无法安装在被保护设备内时,必须先将SPD安装在安装盒内,再安装在附近的墙上或靠近被保护设备的其它地方。
5、SPD连接导线长度不宜超过0.5m,接地引线应尽量避免与电源线紧挨平行布设,并宜粗、短、直。
6、当SPD1至SPD2的线距长度小于10米时, SPD2至SPD3的线距长度小于5米时,需要在SPD之间应加装退耦电感。
7、各级电源SPD必须安装在交流配电设备的交流输入端,宜采用凯文接线方式连接(将室内接地汇集线与接地引入线连接处断开,断开处的两端分别单独引线接至SPD的接地端)。
8、SPD和空气开关与35mm的标准导轨可靠固定,电源一级SPD连接导线线经不得小于16mm2,接地导线线径不得小于25mm2;电源二级SPD连接导线线经不得小于10mm2,接地导线线径不得小于16mm2;电源三级SPD连接导线线经不得小于6mm2,接地导线线径不得小于10mm2;信号避雷器连接导线线经不得小于2.5mm2,接地导线线径不得小于6mm2。
9、电源SPD应以最短、直路径接地,SPD的接地线应避免出现“V”形和“U”形弯,连线的弯曲角度不得小于90°,且接地线必须绑扎固定好,松紧适中。
10、SPD连接线的走线要美观,特别是直线、转弯、连接头,保证SPD整洁美观,连接牢固可靠。
11、SPD安装完毕后,须由施工单位技术主管再次检查确认,保证SPD安装正确、可靠,SPD的接地要求应小于4欧姆;如整个防雷系统采用共用接地时,其冲击接地电阻要求应该≤1欧姆。

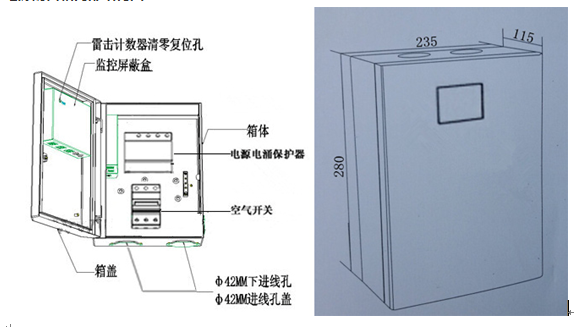

电源防雷箱内部结构图:
